概述

TFMSK4362 电路是电流环控制模式的无刷电机功率驱动器，根据检测的电机电流与设定电流之差来调节控制电机的转速，最终使电机的工作电流与电路的设定电流趋于一致。该电路与MSK 公司的MSK4361 电路在电特性、外引脚及外形尺寸各方面全面兼容，可实现与国外产品插拔替换。

产品特点

⚫ 最大供电电压：75V
⚫ 最大连续输出电流：30A
⚫ 60°/120 °相位选择
⚫ 内置霍尔传感器逻辑解码电路
⚫ 短路保护功能
⚫ 内部可产生±15V电源
⚫ 工作温度范围（TC）：-55℃～125℃

封装形式

⚫ 封装类型：全密封金属外壳封装

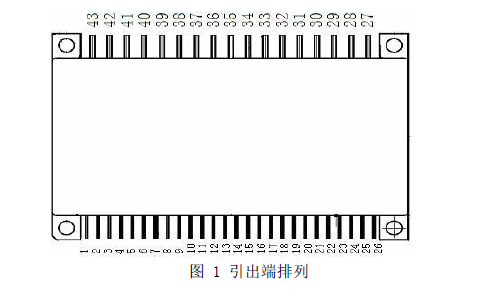

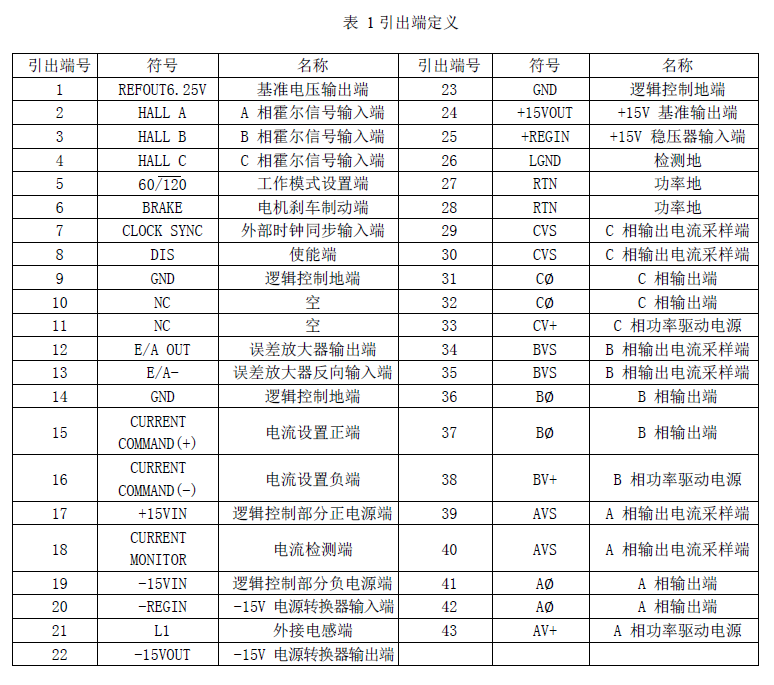

⚫ 引出端排列：按图1 和表1 规定

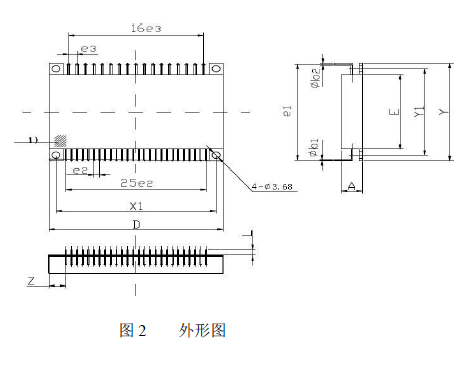

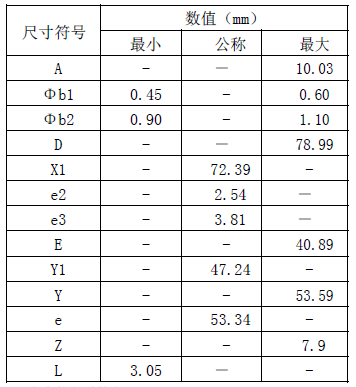

外形尺寸图
