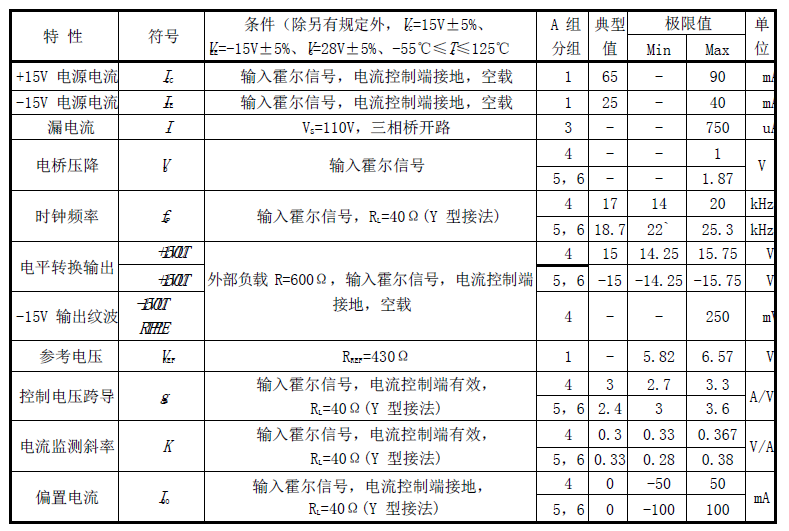

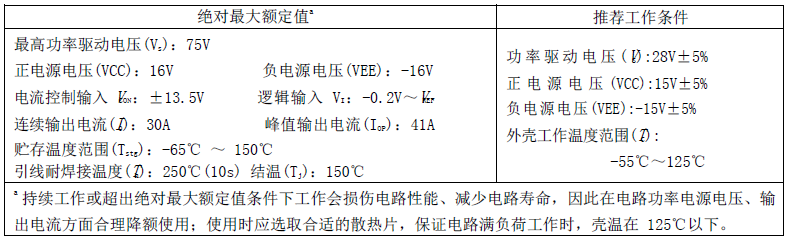

技术性能

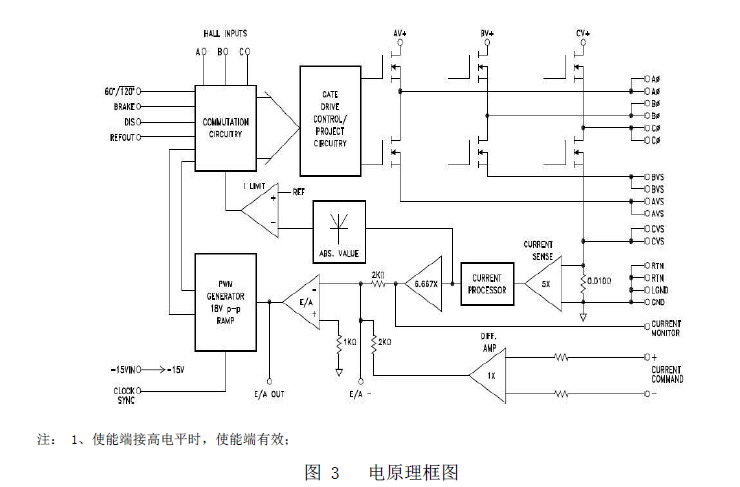

电原理框图

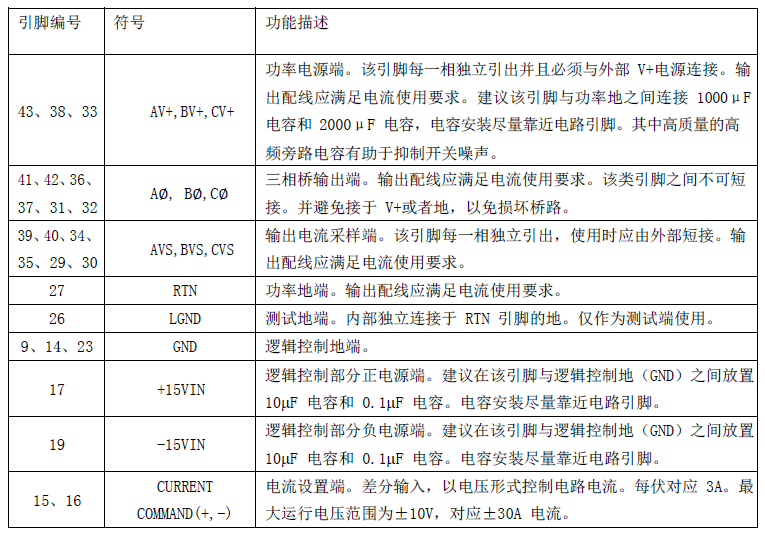

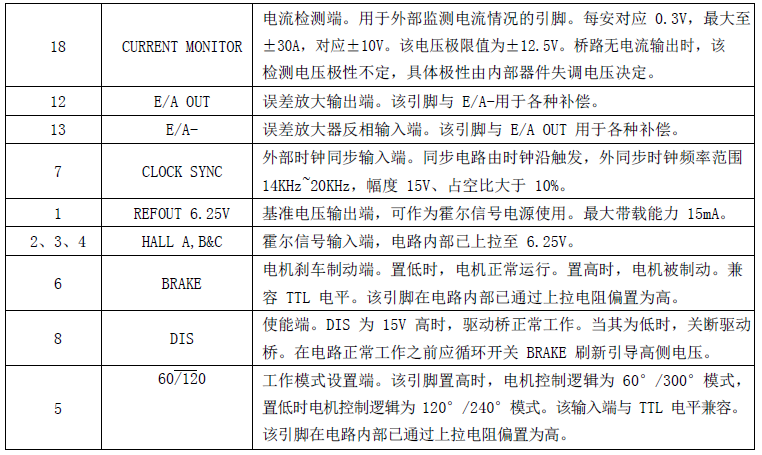

引脚说明

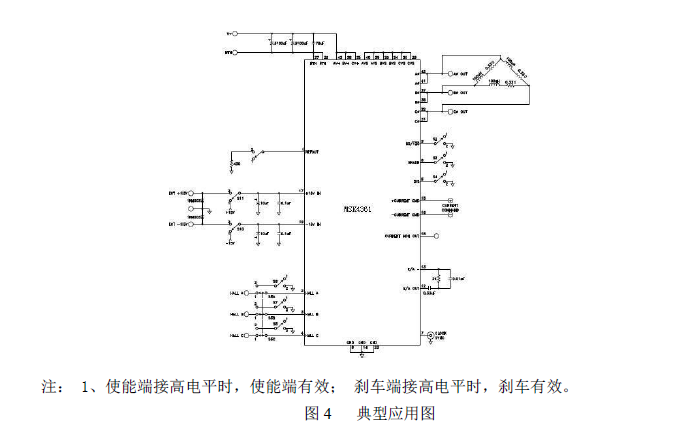

典型应用图

应用注意：

⚫ 使能端高电平有效；
⚫ 母线电压滤波电容设置：建议在距离电机主电压总线尽可能近的位置放置电容值大小合适、高性能、低ESR 特性的电容，这同时会对系统其它部分的噪声过滤产生影响。为保证稳定性可设置第二级滤波电容，该
电容值为第一个电容的5 倍到10 倍（第二个电容需要一些ESR特性）。在此两级滤波电容间可添加一个电阻以助于吸收电压过冲。使用时，同时需要注意所有电容上的电流纹波。过大的纹波电流一旦超过电容的额定值，将会对其造成损害。

其他注意事项：

⚫ 电路焊接温度最高250℃，时间不大于10 秒；
⚫ 电路内部功率开关部分由MOSFET 管组成，该器件为静电敏感器件，因此在焊接、运输、传递、储存等操作过程中注意防静电，采取有效的防静电措施；
⚫ 电路为功率器件，封装外壳尺寸较小，使用时一定要带散热片，壳温最高不大于+125℃；
⚫ 长时间在最高结温下工作会导致电路寿命减短，因此使用时尽量降低电路内部功耗，建议在输出电流5A以下使用时。
