电机功率驱动器TFMSK4361
概述
TFMSK4361 电路是电流环控制模式的无刷电机功率驱动器, 根据检测的电机电流与设定电流之差来调节控制电机的转速, 最终使电机的工作电流与电路的设定电流趋于一致。该电路与MSK 公司的MSK4361 电路在电
特性、外引脚及外形尺寸各方面全面兼容,可实现与国外产品插拔替换。
产品特点
⚫ 最大供电电压:75V
⚫ 最大连续输出电流:30A
⚫ 60°/120 °相位选择
⚫ 内置霍尔传感器逻辑解码电路
⚫ 短路保护功能
⚫ 工作温度范围(TC):-55℃~125℃
封装形式
⚫ 封装类型:全密封金属外壳封装

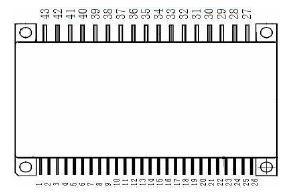

⚫ 引出端排列: 按图1 和表1 规定图1 引出端排列

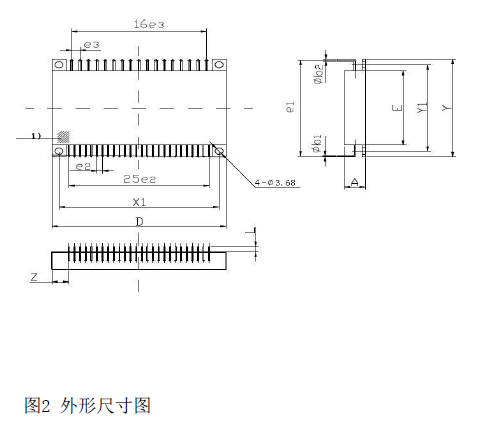

外形尺寸图

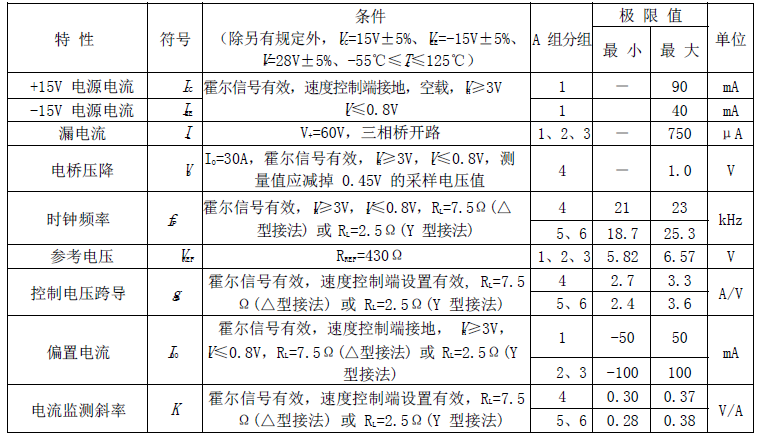

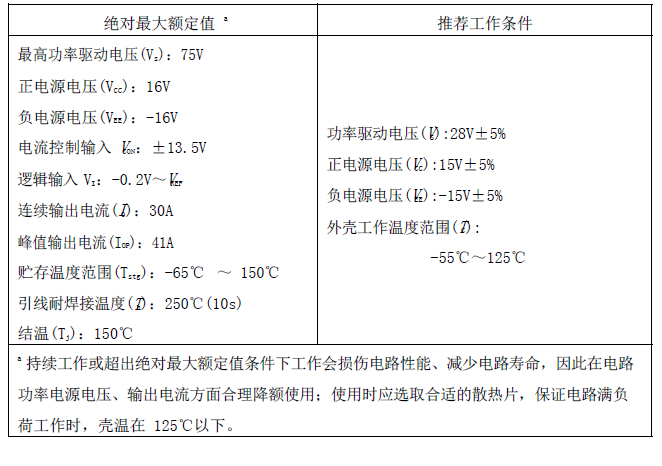

技术性能

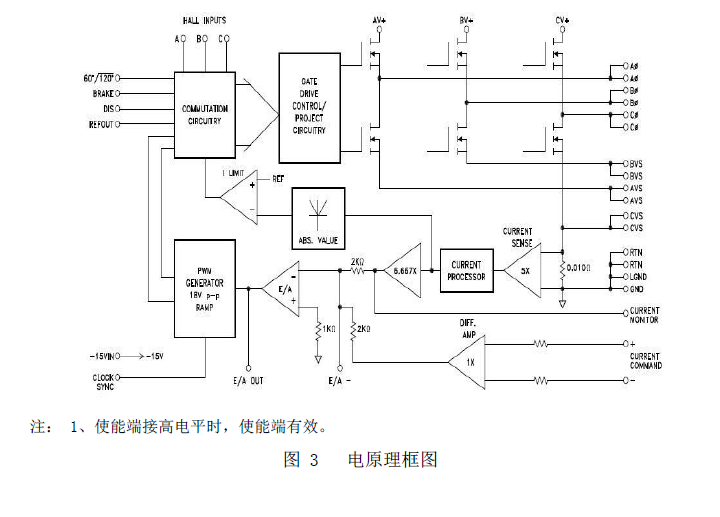

电原理框图

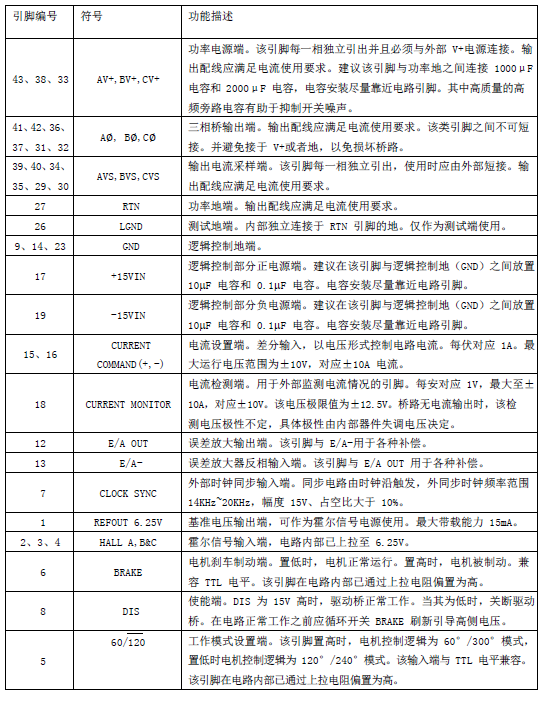

引脚说明

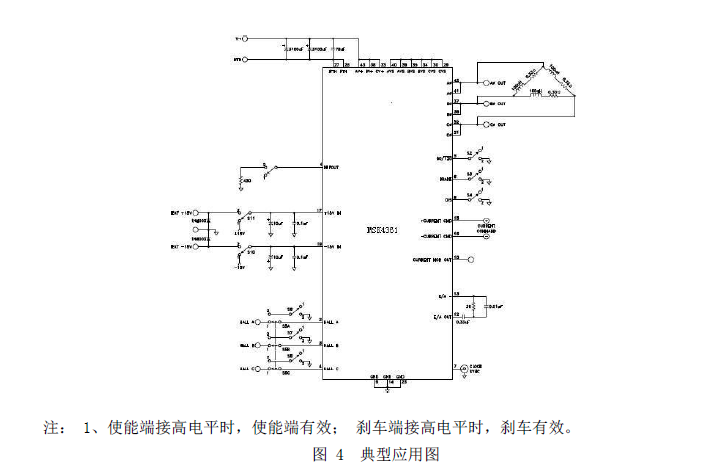

典型应用图
应用注意
⚫ 使能端高电平有效;
⚫ 母线电压滤波电容设置:建议在距离电机主电压总线尽可能近的位置放置电容值大小合适、高性能、低ESR 特性的电容,这同时会对系统其它部分的噪声过滤产生影响。为保证稳定性可设置第二级滤波电容,该电
容值为第一个电容的5 倍到10 倍(第二个电容需要一些ESR 特性)。在此两级滤波电容间可添加一个电阻以助于吸收电压过冲。使用时,同时需要注意所有电容上的电流纹波。过大的纹波电流一旦超过电容的额
定值,将会对其造成损害。
其他注意事项:
⚫ 电路焊接温度最高250℃,时间不大于10 秒;
⚫ 电路内部功率开关部分由MOSFET 管组成,该器件为静电敏感器件,因此在焊接、运输、传递、储存等操作过程中注意防静电,采取有效的防静电措施;
⚫ 电路为功率器件,封装外壳尺寸较小,使用时一定要带散热片,壳温最高不大于+125℃;
⚫ 长时间在最高结温下工作会导致电路寿命减短,因此使用时尽量降低电路内部功耗,建议在输出电流5A以下使用时。
