概述

TFMSK4310 电机功率驱动器是带有速度环控制的三相无刷电机驱动器，它接收电机直接反馈来的霍尔信号，与预置速度信号比较，实现电机速度的闭环控制。该电路主要电特性指标及外形尺寸与MSK4310 兼容，可实现插拔替换。

特点

⚫ 具有限流保护功能
⚫ 具有刹车功能
⚫ 速度环闭环控制
⚫ 工作温度范围（Tc）：-55℃~125℃

封装形式

⚫ 封装类型：全密封金属外壳封装

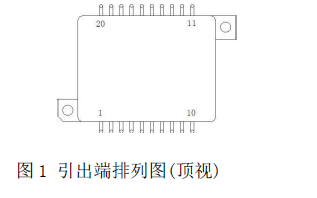

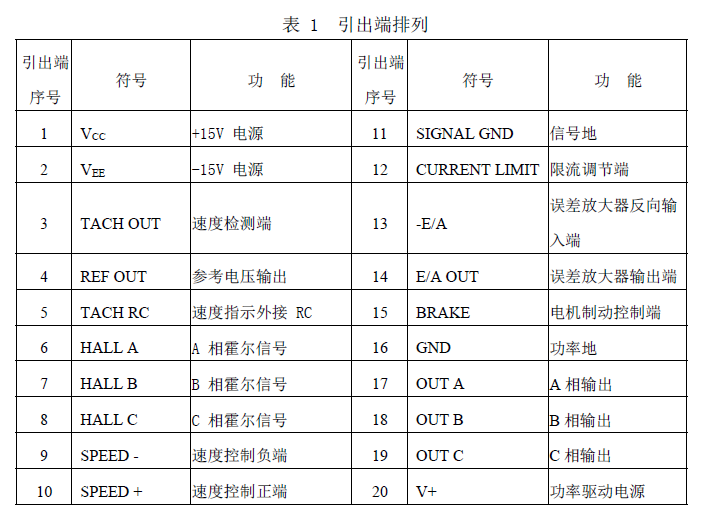

⚫ 引脚端排列：按图1 和表1 规定

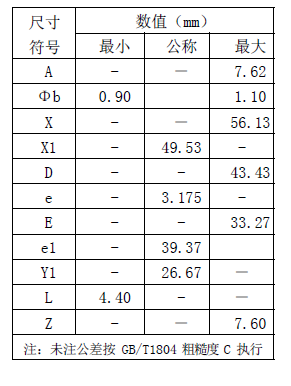

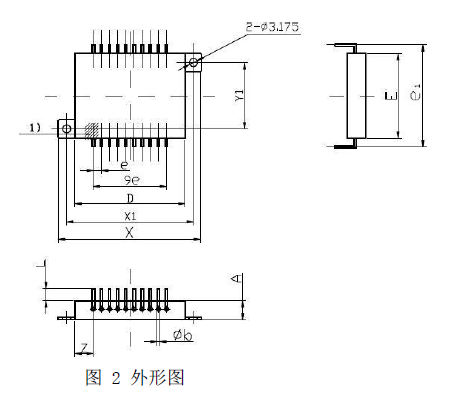

外形尺寸图

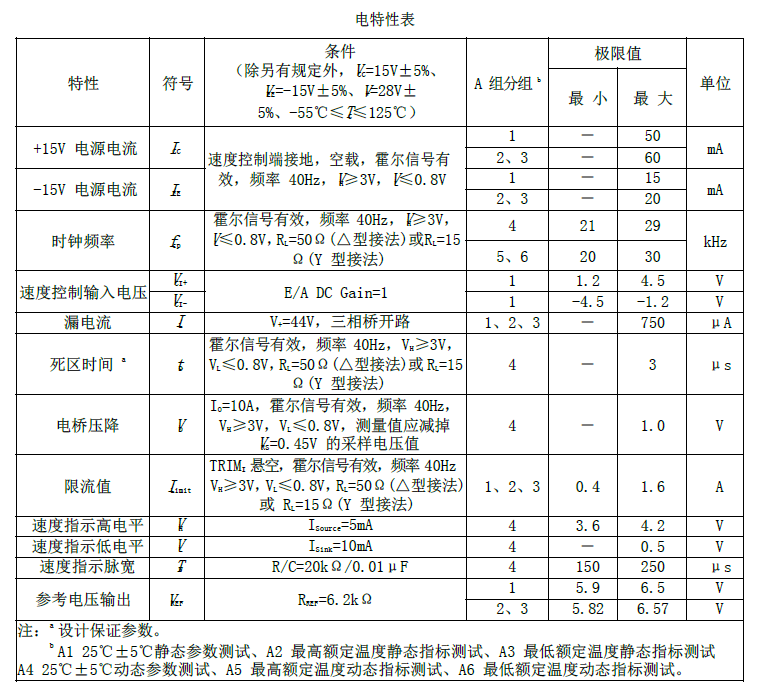

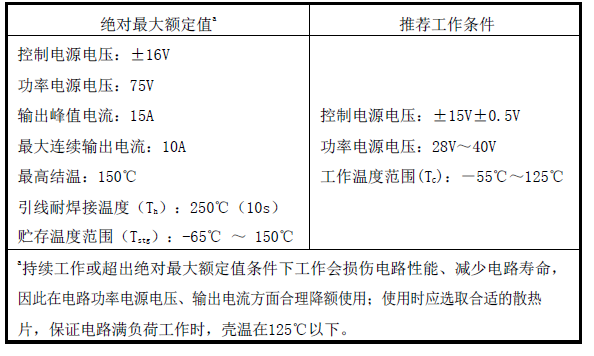

技术性能

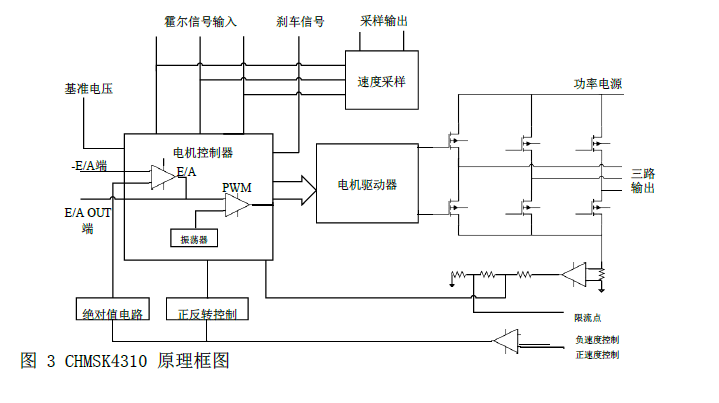

电原理框图

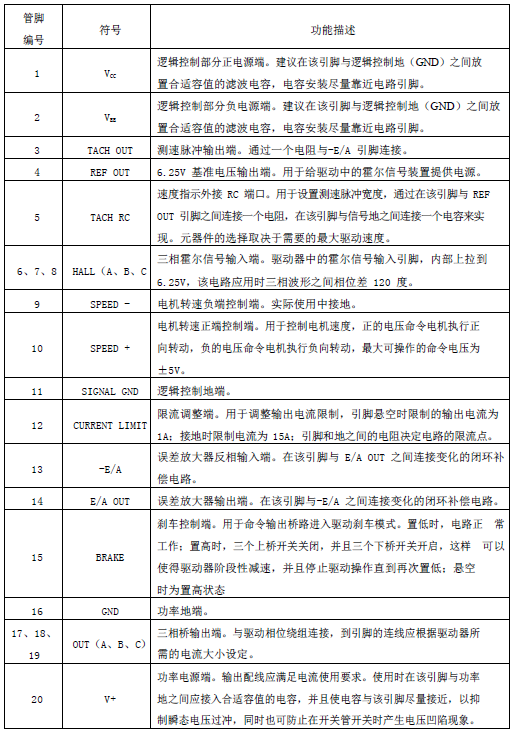

管腿定义

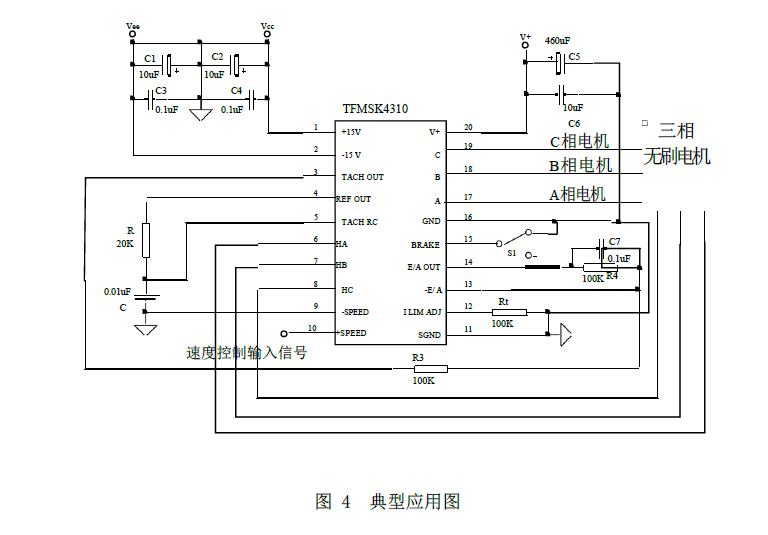

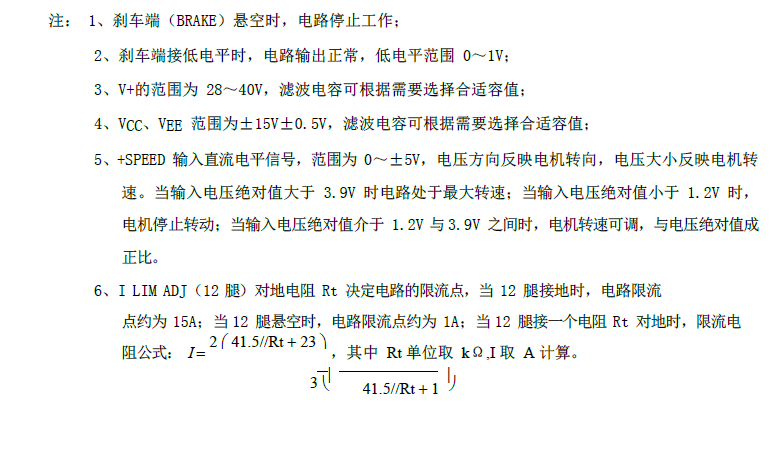

典型应用图

注意事项：
1) 电路焊接温度最高250℃，时间不大于10 秒；
2) 电路内部功率开关部分由MOSFET 管组成，该器件为静电敏感器件，因此在焊接、运输、传递、储存等操作过程中注意防静电，采取有效的防静电措施；
3) 电路为功率器件，工作时发热量较大。不带散热片使用时，输出最大电流应不大于6A（自然通风条件、输出28V/6A，霍尔信号频率40Hz，无填充波）或4A（自然通风条件、输出28V/4A， 霍尔信号频率40Hz，填充波频率25kHz）；在较大输出功率条件下使用时一定要带合适散热片，壳温最高不大于125℃；
4) 长时间在最高结温下工作会导致电路寿命减短，因此使用时尽量降低电路内部功耗，在电路功率电源电压、输出电流方面合理降额使用。
