MT/MPO 光缆连接器
产品简介
MPO 系列光缆连接器符合国际标准 IEC 61754-7
复合材料壳体，高密度接点排列，互换性好
推拉式结构，快速装拆，操作方便，自带锁紧结构，连接可靠
可同时接通12 芯、24 芯、48 芯光纤，适合高密度安装
可用于通信系统，光纤 CATV、视频和多媒体，实现并行光互连
可配接带状光纤、带状光缆、束状光缆，分线为φ0.9 尾纤或φ2.0 尾纤
主 要 性 能 指 标
参数 | 多模(m)：850nm/1300nm | 单模(s)：1310nm/1550nm | ||||
12 芯 | 24 芯 | 48 芯 | 12 芯 | 24 芯 | 48 芯 | |
插入损耗 | ≤0.7dB | ≤1.0dB | ≤1.0dB | ≤1.5dB | ||
回波损耗 | － | PC≥35dB，APC≥45dB | ||||
工作温度 | -40℃～+80℃ | |||||
振 动 | 正弦(频率 10Hz～2000Hz,加速度 196m/s2)；随机(频率 10Hz～2000Hz,功率谱密度 0.2g2/Hz) | |||||
冲 击 | 加速度 490m/s2 | |||||
机械寿命 | 500 次 | |||||
抗拉强度 | ≥50N(MT 或带纤连接状态下不作此要求) | |||||
产 品 命 名 规 则
接触件类型 | 光连接器标识 | /端面类型 | -传输模式 | 芯数 | -产品序号 |
MPO或MT | M-带导针F-不带导针 | PC-球面APC-斜球面 | s-单模m-多模 | C-12 芯D-24 芯E-48 芯 | 01 02 03 .. |
产品结构图

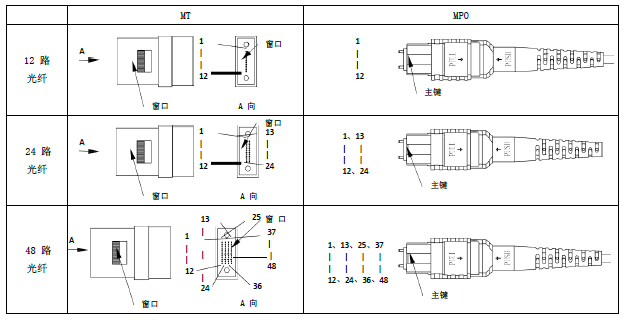

0 、 孔位定义

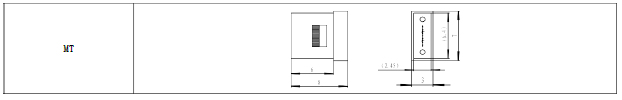

1、MT 接触件

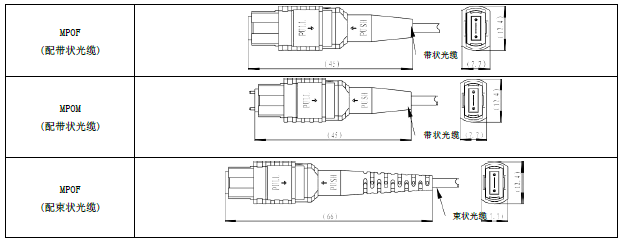

2、MPO 连接器

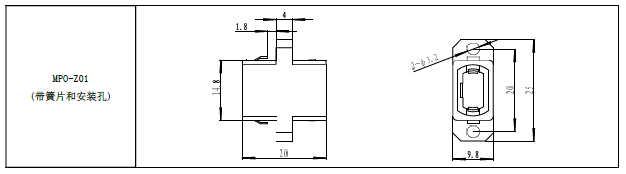

3、MPO 适配器
MT/MPO 型跳线型号命名规则
一端光纤接触件类型 | -另一端光纤接触件类型 | -传输模式 | 芯数 | 产品序号 | 长度 |

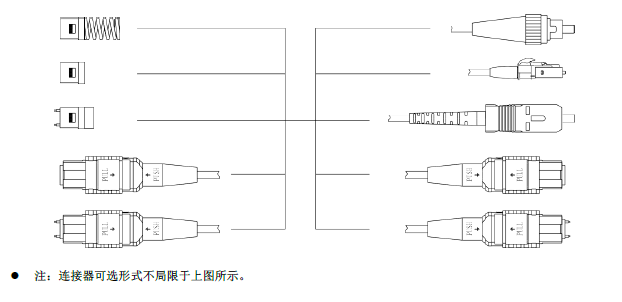

可选类型见备注① | 可选类型见备注② | s-单模 m-多模 | 12 24 | 01、02、03.. 参选光缆选型指南 | 米数 |
MT/MPO 型光缆跳线结构图
订货信息

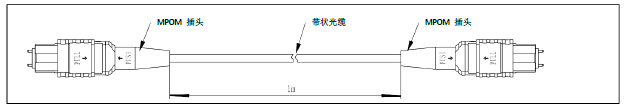

型号命名示例 1：MPOM/PC-MPOM/PC-m1201(1m)

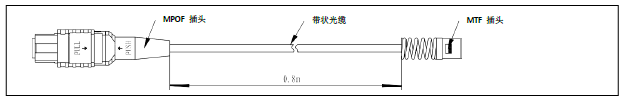

型号命名示例 2： MPOF/PC-MTF/PC-m1201(0.8m)
