GJZ 系列光旋转接头
产 品 简 介
光旋转接头又称光旋转连接器、光滑环、光汇流环、光铰链等，是用于实现两个相对转动机构之间旋转过程中不间断传输光信号(数据或图像等)作用的精密装置
光旋转接头通常安装在设备的旋转中心，主要由旋转端和静止端两部分组成。光旋转部分连接设备的旋转机构并随之转动，称为转子；静止部分连接设备的固定结构，称为定子
可广泛应用于雷达系统、舰艇系统、火控系统、经纬仪、卫星、潜艇、高空气球、周视平台等系统中
主要性能指标
性能参数 | 单芯光旋转接头 | 多芯光旋转接头 | 光电复合旋转接头 | ||
工作波长 | 多模(m)：850nm/1300nm；单模(s)：1310nm/1550nm | ||||
插入损耗 | ≤2.0dB (典型值≤1.0) | ≤4 芯 | ≥5 芯 | ≤4 芯 | ≥5 芯 |
≤4.0 (典型值≤3.0) | ≤5.0 (典型值≤4.0) | ≤4.0 (典型值≤3.0) | ≤5.0 (典型值≤4.0) | ||
转动变化 | ≤0.5dB | s≤2.0(典型值 1.0)；m≤1.5(典型值 0.8) | |||
回波损耗 | ≥45dB(PC) ≥55dB(APC) | ||||
串 音 | ― | ≥60dB | ≥60dB | ||
标称旋转速度 | 2000rpm | 100rpm | 100rpm | ||
转动寿命 | ≥5×107r | ≥5×107r | ≥5×107r | ||
拉 力 | 10N | ― | ― | ||
转动扭矩 | <0.1N﹒m | ― | ― | ||
工作温度 | -45℃～+85℃ | -45℃～+80℃ | -45℃～+80℃ | ||
额定电压 | ― | ― | ≤2600V(DC)、≤2600V(AC) | ||
额定电流 | ― | ― | ≤10A(每环) | ||
介质耐压 | ― | ― | 1000VAC@50Hz,1min | ||
绝缘电阻 | ― | ― | ≥1000MΩ@500VDC | ||
注：三防(防潮湿、防盐雾、防霉菌)等特殊表面处理、插头形式(FC、SC、ST)、结构、尺寸、外壳材料、接口形式、额定电压、额定电流等均可依据需求定制。
产品命名规则
连接器标识 | 接头类型 | -光纤芯数 | 传输模式 | /电线芯数 | -产品序号 |
01 | |||||
GJ-光纤接头 | Z-旋转 ZH-光电混合旋转 | 1-24 数字 | s-单模 m-多模 | 1～18 数字 缺省标识无电传输通道 | 02 03 |
.. |
产 品 结 构 图

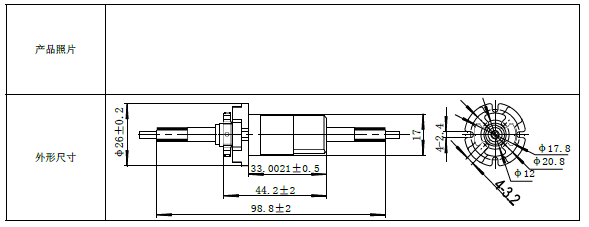

单 芯 光 旋 转 接 头

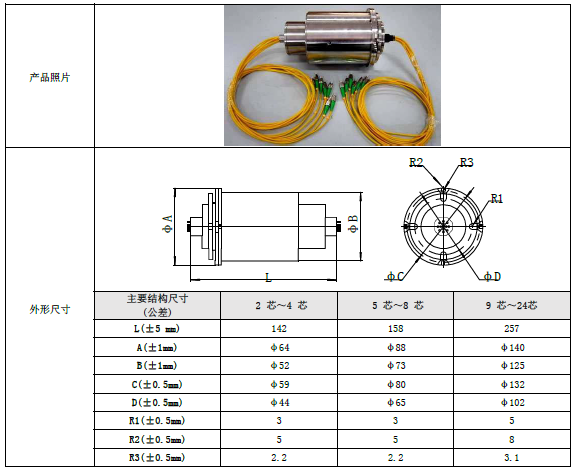

多 芯 光 旋 转 接 头
光电复合旋转接头
