产品简介
1.1 工作原理

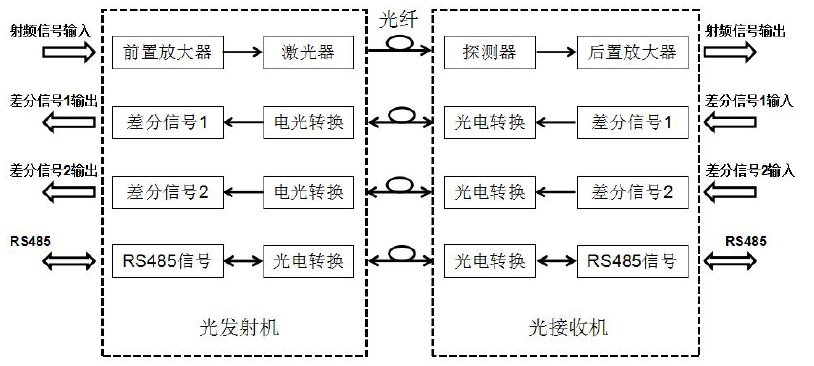

该型产品由光接收机和光发射机以及相关配件组成。主要功能是实现1路射频信号、差分信号、RS485 信号的光纤传输。其组成示意如下图。

产品性能
2.1 产品性能

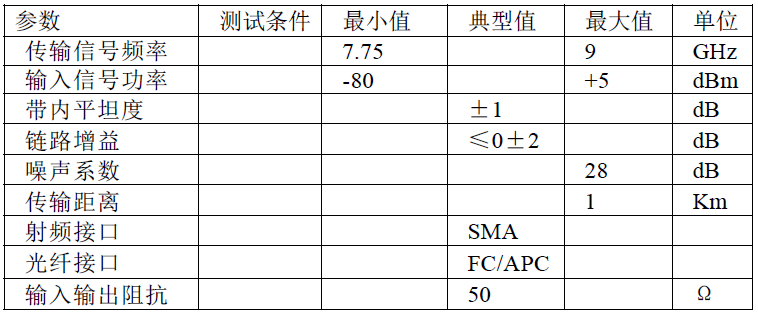

1) 射频信号

2) 数字信号
一对1KHz 差分信号；
一对2KHz 差分信号；

一路半双工RS485 信号，DC~2Mbit/s。
2.2 绝对最大额定值
工作温度………………………… -40℃～+60℃
存贮温度………………………… -55℃～+80℃
最大输入信号功率…………………+5dBm
工作电压………………………… 交流220V±10%，50Hz±3%
相对湿度………………………… 98%（30℃）
2.3 推荐工作条件
工作温度……………………………-40℃～+55℃
贮存温度……………………………-55℃～+60℃
最大输入信号功率…………………+5dBm
工作电压（VCC）……………………交流220V（50Hz）

引出端

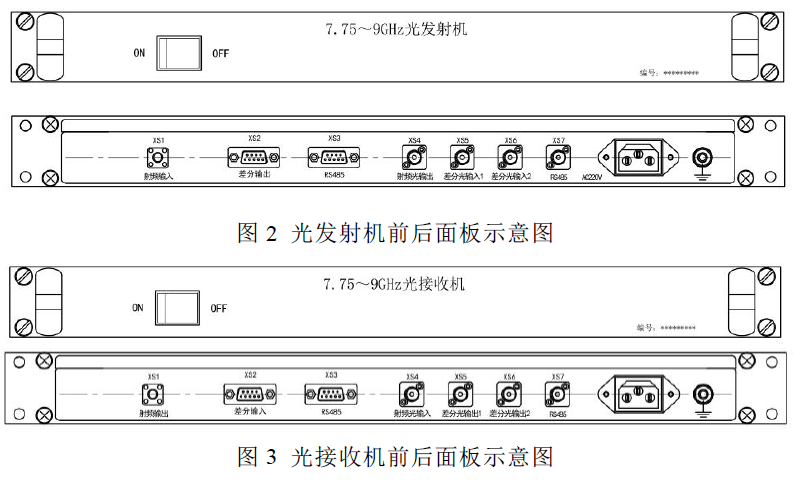

3.1 产品前后面板接口
该产品采用标准1U 19 英寸机箱。把手采用标准1U 插箱把手。
电源开关从前面板引出；所有信号接口、电源插座，接地柱均从后面板引出，见图2 和图3。
