产品概述

光纤延迟线通过电-光-电链路，实现微波信号的延时传输。整个光纤延迟线由激光器模块、光延迟模块、光探测及放大模块等组成。

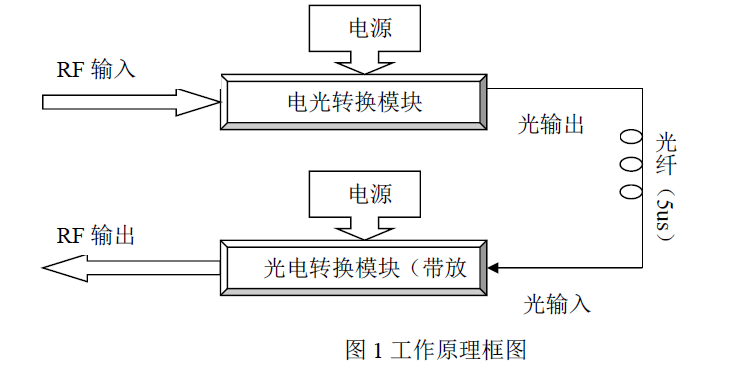

激光器模块将输入的射频信号进行电光转换，产生的调制光信号输入光延迟模块，进行光纤路径选择以得到不同延时，延迟后的光信号注入光探测器模块进行光电转换后得到的射频信号进入射频放大模块进行信号放大，放大后的射频信号输出。工作原理见图1。

产品特点
延时精度高、体积小、重量轻、可靠性高、环境适应能力强等特点。
产品用途
能够较好的应用于电子对抗技术，雷达目标模拟等技术。

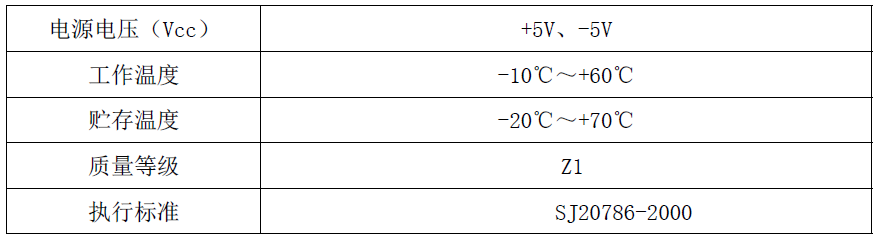

工作条件及可靠性

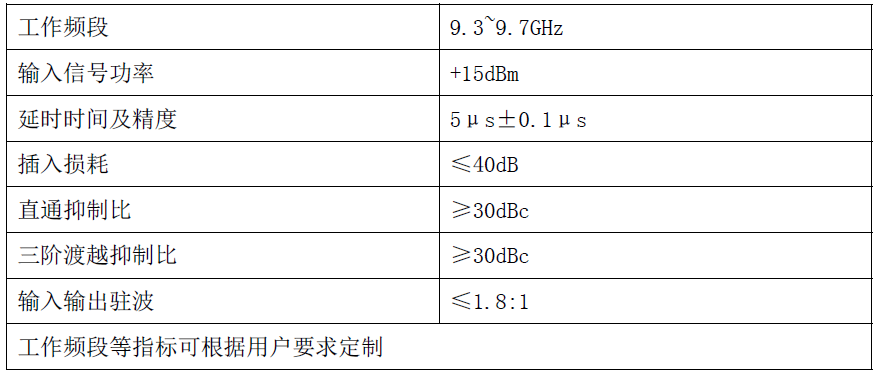

性能指标

组件结构

光纤延迟线采用非密封金属结构

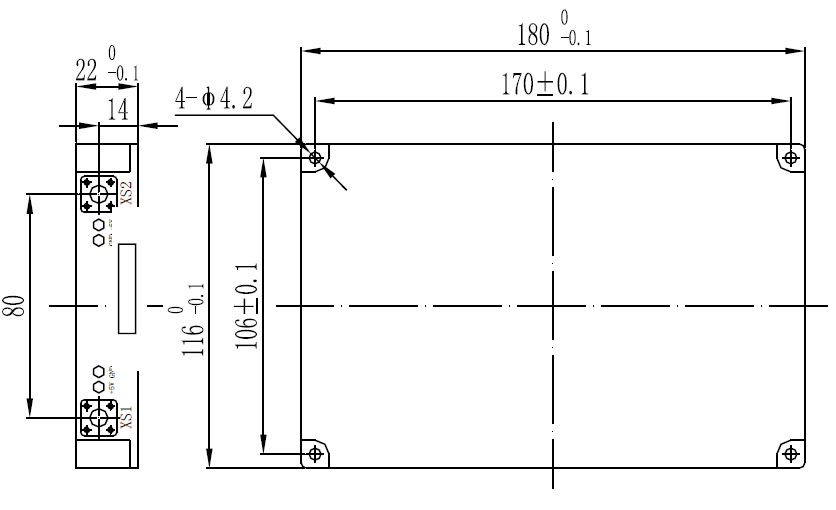

光纤延迟线结构如图2 所示。

图2 光纤延迟线结构图（单位：mm）
组件面板指示及接口定义
组件面板指示

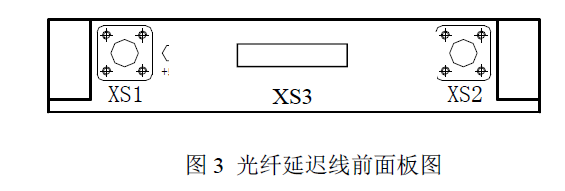

光纤延迟线前面板指示如图3 所示：

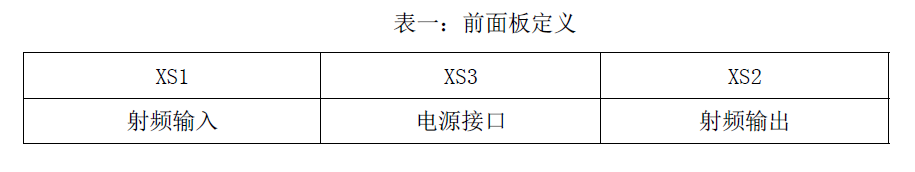

前面板定义如表一所示：

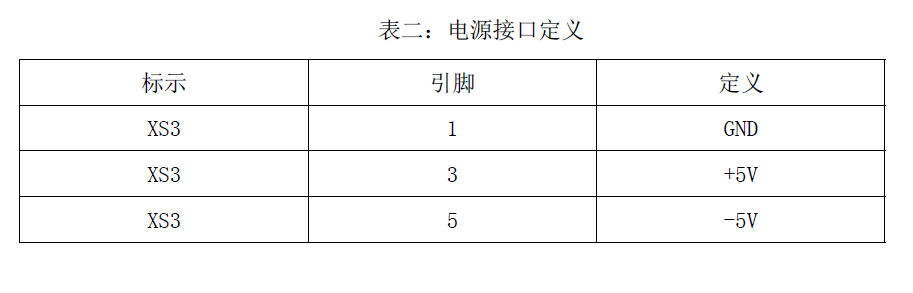

电源接口定义如表二所示：
