结构尺寸重量及接口：

结构尺寸：45mm*35mm*15mm

重量：≤0.15Kg

接口：单模尾纤FC-APC头

射频接口：SMA

监测接口：TTL（低电平故障）

供电接口：DC±5V、GND

性能指标：

功能指标：实现2GHz~18GHz射频信号到光信号的转换功能

性能指标：

频率：2GHz~18GHz

发射光功率：≥5dBm

发光波长：1270±3mm/1290±3mm/1310±3mm/1330±3mm/1350±3mm/1370±3mm/（共6组）

输入信号1分贝压缩点：≥20dBm（设计保证）

链路增益：≥-28dB（常温）

噪声系数：≤46dB@12G

≤50dB@18G

三阶交调：≥45dBc（0dBm输入）（设计保证）

带内平坦度：≤±2dB

电输入输出接口阻抗SMA：50Ω（设计保证）

光输出接口：尾纤式FC-APC头

工作温度：-55℃~+70℃

贮存温度：-55℃~+85℃

电源电压：DC±5V

功耗：+5V：3W（全温范围）

-5V：1W（全温范围）

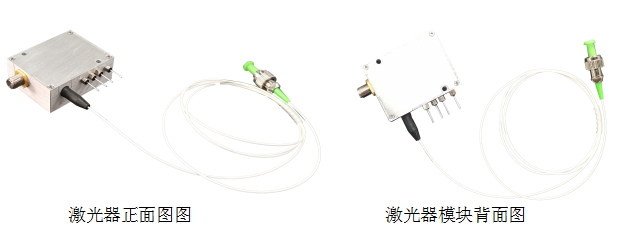

产品图片：
