产品概述

整个系统包括无人机端发射机 A 一台，主控端接收机 B 一台，二者使用光电混合缆进行连接，功能框图见图1。

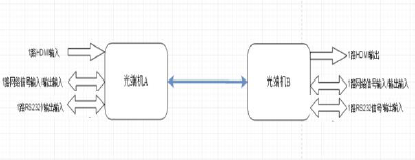

图1 光纤传输组件功能框图

输入到光端机 A 的 1 路 HDMI 信号、1 路网络信号和 1 路 RS232 信号经相应的接收接口电路送入缓冲器；所有信号进入 FPGA 内部进行数据处理，FPGA 主要完成数据的缓存、复用及编码，将数据复用转为高速串行数据。高速串行数据输出到光发送模块，经电光转换后，通过光缆及光电滑环发送到光端机B。输入到光端机 A 的数字光信号经光电转换后进入FPGA 内部进行处理，FPGA 主要完成数据的缓存、解码及解复用，然后将解复用后的数据发送到网络接口芯片，完成网络信号的双向传输。光收发模块采用光波分复用的方式，其中上行光波长为1550nm，下行光波长为1310nm。

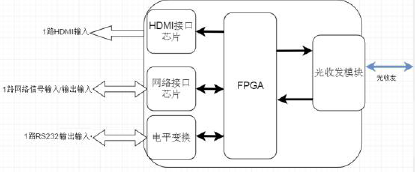

图2 光端机A 功能框图

光端机 B 与光端机 A 的内部信号流程相同，区别仅在 FPGA 内部数据的处理方向不同。此外，光端机B 的光波长与光端机A 也不同，其中上行光波长为1310nm，下行光波长为1550nm。

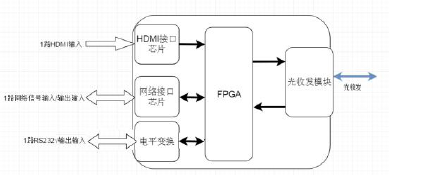

图3 光端机B 功能框图

产品特点

体积小、重量轻、高清视频无损传输、图像数字信号复合传输、结构定制、环境适应能力强等特点。

产品用途

用于线缆无人机与地面站的图像信号、数字控制信号的实时传输控制，可广泛应用于无人机、无人飞艇、车载等领域。

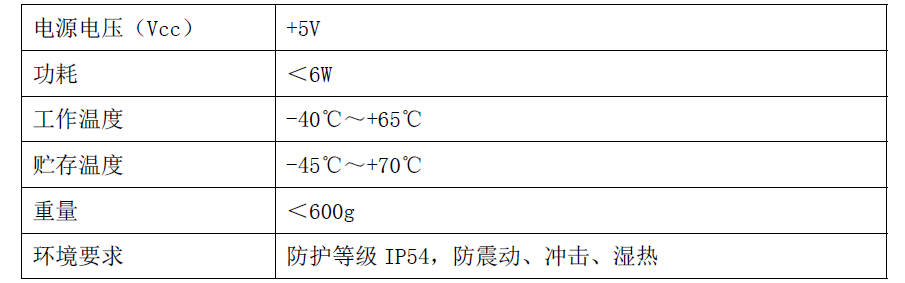

工作条件及可靠性

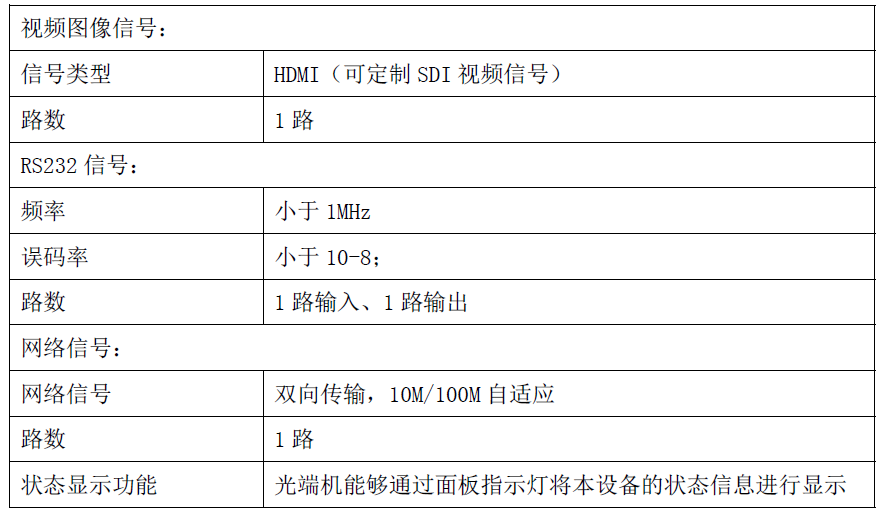

性能指标
