在选择电源模块时，除了要考虑输入电压范围、额定功率、隔离耐压、效率、纹波&噪声等性能特性外，还需针对其高低温性能和降额设计进行可靠性测试。

电源可以说是电路系统的“心脏”，为各级电路提供“血液”，其重要性是显而易见的。那么如何有效的选择一款高性能高可靠性的电源模块呢？我们首先会关注电源模块的输入电压范围、额定功率、隔离耐压、效率、纹波&噪声等输入输出特性，判断是否满足自己的使用要求，甚至参照数据手册一一对照测试各项指标，判断是否和宣称的一致。但对于电源模块的可靠性来说，做完这些还是远远不够的，还有两个方面是需要深挖测试的，那就是高低温性能和降额设计。

高低温性能

一般在不同的使用领域，对电源模块的工作温度范围要求各异：高低温测试是用来确定产品在低温、高温两个极端气候环境条件下的适应性和一致性，检查设计余量是否足够。因为元器件的特性在低温、高温的条件下会发生一定的变化，性能参数具有温度漂移特性。所以往往很多电源模块在常温测试通过，一旦拿到高低温环境测试就发现工作不正常或者性能参数明显下降。同时通过长时间高温老化可以使元器件的缺陷、焊接和装配等生产过程中存在的隐患提前暴露出来。

电源模块常见的低温和高温不良的现象有：

1、工作振荡，输出电压纹波和噪声变大，频率发生改变，严重的甚至输出电压跳变，模块啸叫。

2、启动不良，如启动时输出电压升上波形有明显掉沟，输出电压不稳定，甚至模块完全启动失效。

3、带容性负载能力减弱，无法带最大容性负载启动。

4、启动时输出电压过冲幅度变大，超出规定范围。

5、重载或满载工作时输出电压明显降低。

6、高温老化损坏，模块没有输出。

所以，可靠性高的电源模块必须保证在高低温等极端条件下工作正常，满足性能参数要求。

1、Ⅰ级降额：I 级降额是最大的降额，适用于设备故障将会危及安全，导致任务失败和造成严重经济损失的情况。

2、Ⅱ级降额：工作应力减小对元器件可靠性增长有明显效益，适用于设备故障会使工作任务降级，或需支付不合理的维修费用。

3、Ⅲ级降额：Ⅲ级降额是最小的降额，相对来说元器件成本也较低。适用于设备故障对工作任务的完成只有小的影响，或可迅速、经济地加以修复。

测试方法：

1、空载到短路：在输入电压全范围内，将模块从空载到短路，模块应能正常实现输出限流或回缩，短路排除后，模块应能恢复正常工作。让模块反复从空载到短路不断的工作，短路时间为1s，放开时间为1s，持续时间为2小时。这以后，短路放开，判断模块是否能够正常工作。

2、满载到短路：在输入电压全范围内，将模块从满载到短路，模块应能正常实现输出限流或回缩，短路排除后，模块应能恢复正常工作。让模块从满载到短路然后保持短路状态2小时。然后短路放开，判断模块是否能够正常工作。

3、短路开机：将模块的输出先短路，再上市电，再模块的输入电压范围内上电，模块应能实现正常的限流或回缩，短路故障排除后，模块应能恢复正常工作，重复上述试验10次后，让短路放开，判断模块是否能够正常工作。

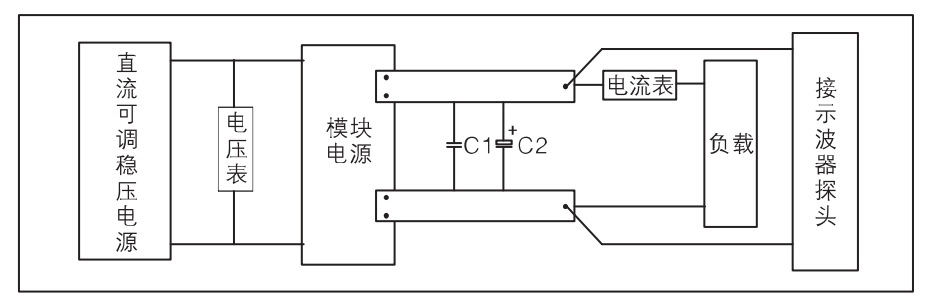

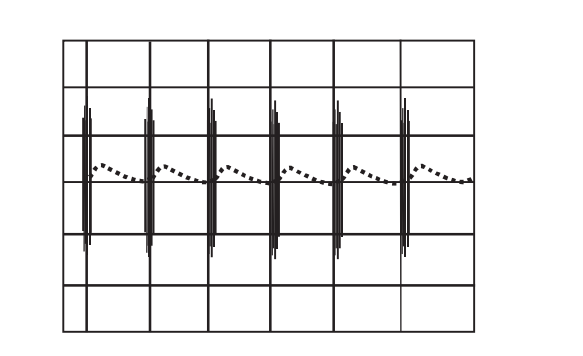

纹波和噪声是叠加在直流输出上的周期性和随机性交流成分，它性影响着输出精度，一般对纹波和噪声采用峰-峰值计量（mVp-p），采用最多的是平行线测试法。

如下图所示∶

注：1、C1为1uF的陶瓷电容。

2、C2，定压系列产品数据技术手册推荐的电容值选择相应电容，宽压系列采用容值为10uF的电解电容耐压值高于模块输出电压即可。

3、两平行铜箔带之间的距离为2.5mm，示波器带宽20MHZ带宽。

由于电源输出端含有大量高频谐波，为了测量准确，将示波器的地线夹去掉，因为它会像天线一样吸收各种高频噪声、干扰测量结果。

所以除了基本性能参数测试，全面的高低温测试，反复测试和纹波噪声测测试，保证足够的降额设计要求，并通过长时间的老化测试，才可以判断电源模块是否安全可靠。大多数电源模块，都是通过严格的降额设计和全面的高低温测试的，产品性能和可靠性有足够的保障。输入电压范围宽、效率高、温升低、稳定可靠的电源模块，广泛应用于工业控制，电力，通讯、医疗、仪表仪器和汽车电子等众多领域。
